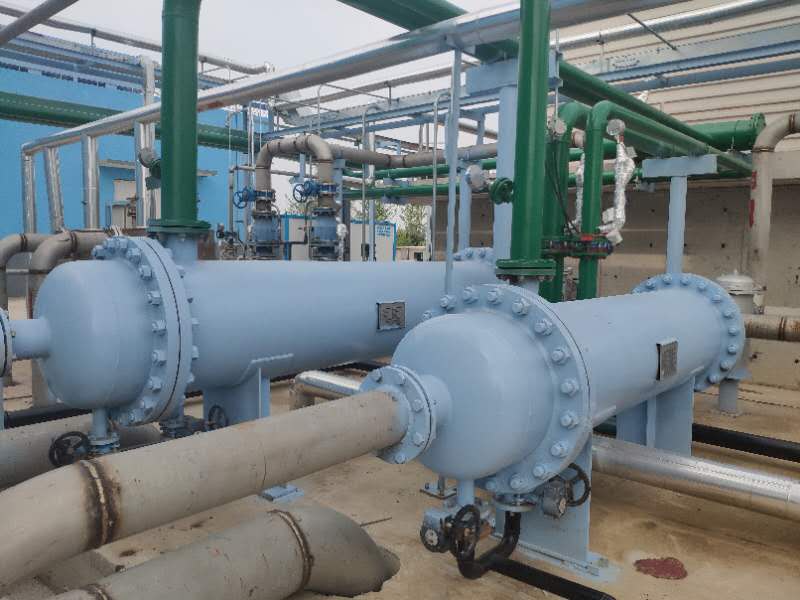

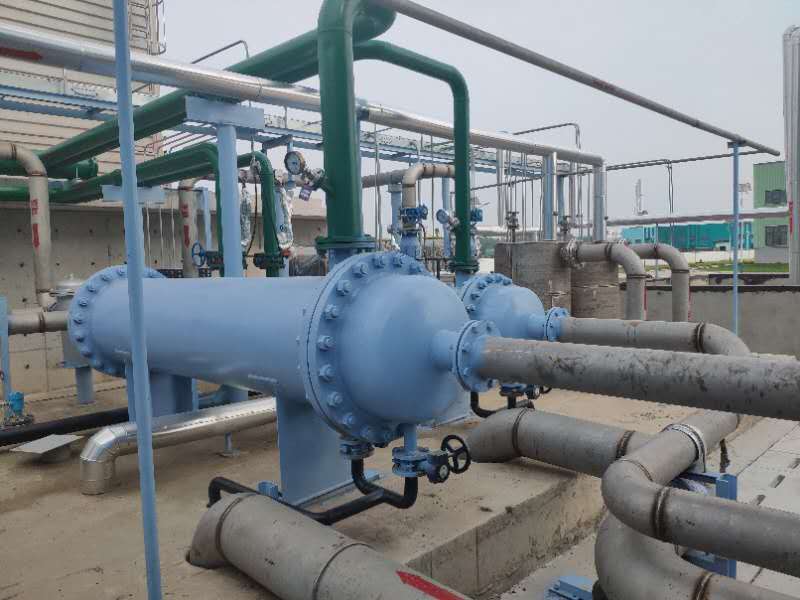

管壳式换热器

　　管壳式换热器又称列管式换热器。是以封闭在壳体中管束的壁面作为传热面的间壁式换热器。这种换热器结构简单、造价低、流通截面较宽、易于清洗水垢；但传热系数低、占地面积大。

　　管壳式换热器由壳体、传热管束、管板、折流板（挡板）和管箱等部件组成。壳体多为圆筒形，内部装有管束，管束两端固定在管板上。进行换热的冷热两种流体，一种在管内流动，称为管程流体；另一种在管外流动，称为壳程流体。为提高管外流体的传热分系数，通常在壳体内安装若干挡板。挡板可提高壳程流体速度，迫使流体按规定路程多次横向通过管束，增强流体湍流程度。换热管在管板上可按等边三角形或正方形排列。等边三角形排列较紧凑，管外流体湍动程度高，传热分系数大；正方形排列则管外清洗方便，适用于易结垢的流体。

特点：1.结构紧凑，占地面积小，重量轻，安装方便，节约土建投资。

      2.设计灵活，规格齐全，实用针对性强，节约资金。

      3.应用条件广泛，适用较大的压力、温度范围和多种介质热交换。

      4.维护费用低，易操作，清垢周期长，清洗方便。

      5.应用领域广阔，可广泛用于热电、厂矿、石油化工、城市集中供热、食品医药、能源电子、机械轻工等领域。

      6.传热管采用外表面轧制翅片的铜管,导热系数高，换热面积大。

      7.导流板引导壳程流体在换热器内呈折线形连续流动，导流板间距可根据流速进行调节，结构坚固，能满足大流量甚至超大流量、脉动频率高的壳程流体换热。
